Секционирование и учет на ответвлениях

Реклоузер нового поколения со встроенной функцией учета электроэнергии

Реклоузер Smart15 открывает новую веху в развитии интеллектуальных коммутационных аппаратов. Это новейшее поколение реклоузеров 10 кВ с инновационной встроенной системой измерения с классом точности 0,5S по току и 0,5 по напряжению для реализации коммерческого учёта электроэнергии.

Коммутационный модуль реклоузера обладает исключительными в своем классе напряжения массогабаритными показателями.

Smart15 наиболее оптимальным образом решает проблему обнаружения ОЗЗ в сети с изолированной нейтралью. Импендансная защита от ОЗЗ способна точно определять зону повреждения, требуя минимум настроек. А минимальное значение измерения тока нулевой последовательности - рекордные 100 мА.

Номинальное напряжение:	6 ÷ 10 кВ
Номинальный ток:	630 А
Номинальный ток отключения:	16 кА
Класс точности системы измерения:
по току	0,5S
по напряжению	0,5
Механический ресурс:	30 000 ВО
Масса коммутационного модуля:	34 кг
Климатическое исполнение:	УХЛ
Категория размещения:	1

Конструкция

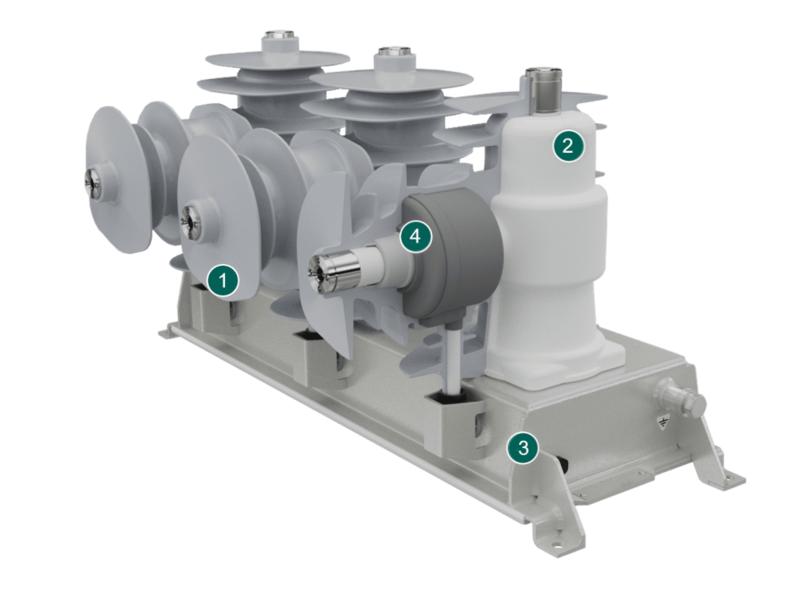

Коммутационный модуль
1. Силиконовая изоляция обладает устойчивостью к атмосферным воздействиям, озону, УФ-излучению, обладает гидрофобностью, высокой адгезией и трекингo-эрозионной стойкостью.

  Еще
2. Подтвержденная долговечность пластиковых узлов и деталей, проверенная в ходе ускоренных испытаний на старение, что гарантирует сохранение характеристик в течение всего срока эксплуатации.

  Еще
3. IP65 - степень защиты оболочки. Каждый модуль проходит тест на герметичность во время ПСИ.

  Еще
4. Комбинированные датчики тока и напряжения (КДТН). Обеспечивают высокую точность измерения на малых и больших токах:

  Еще
5. Маломощный трансформатор тока (ММТТ) для учета с классом точности 0,5S;

  Емкостной делитель напряжения с классом точности 0,5;

  Катушка Роговского для точного измерения в области больших токов;

  Датчик тока нулевой последовательностью с минимальным порогом измерения от 0,1А
  Еще
1. Универсальный контроллер, совместивший в себе управление выключателем, защиты и автоматику, функции учета электрической энергии.

  Еще
2. Высокая степень защиты шкафа управления от внешних факторов:

  Шкаф оснащен гермовводами для вторичных цепей, дверь шкафа имеет резиновый уплотнитель по всему периметру и трехточечный замок;

  Конструктив шкафа предусматривает эффективные способы по удалению сконденсированной влаги внутри него;

  Металлический козырек шкафа управления защищает контроллер присоединения от перегрева в теплое время года.
  Еще
3. Встроенный источник бесперебойного питания. Автономная работа реклоузера до 30 часов.

ПРЕИМУЩЕСТВА

Защиты, автоматика и учет электроэнергии в одном компактном устройстве
Принципиально новый уровень решения проблем с ОЗЗ в сетях с изолированной нейтралью
Непревзойдённая надежность коммутационного модуля, подтвержденная многочисленными испытаниями
Рекордно низкая трудоемкость монтажа – 2 часа на реклоузер с разъединителями
Поставляемые с реклоузером разъединители типа Cut-out устанавливаются на одной опоре с реклоузером
Исключены затраты на ремонт реклоузера и разъединителя
Исключительные для рынка массогабаритные показатели

1

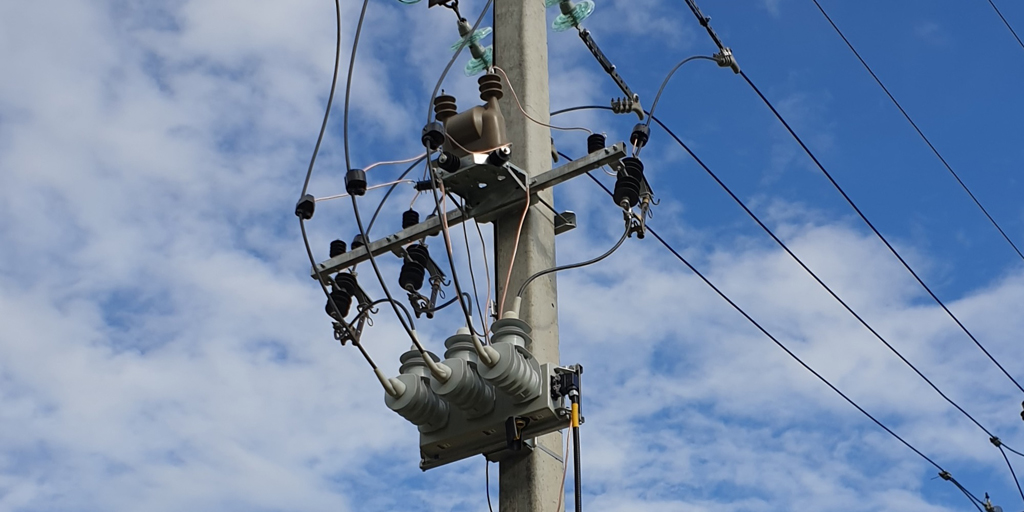

Новая Москва - Россети
2

Рощинский РЭС - Ленэнерго
3

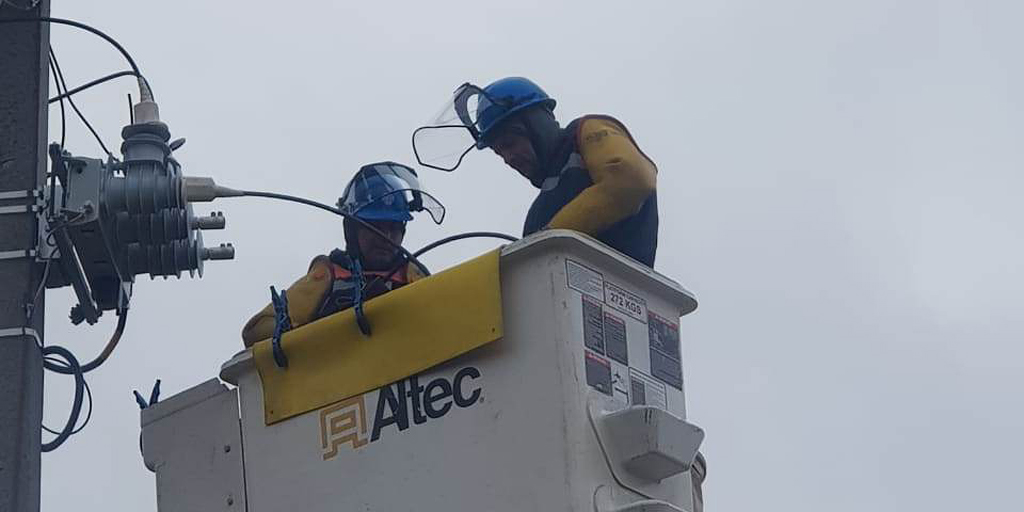

Сетевая компания Татарстана
4

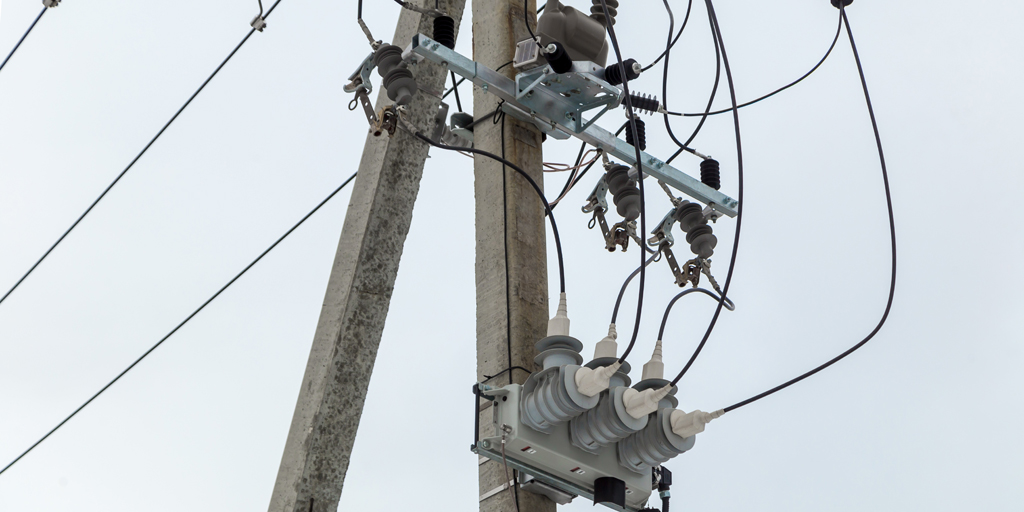

Курганские ЭС - СУЭНКО
